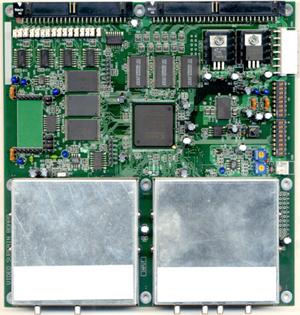

MH4000の特長

本ボードはHDSDI信号の入出力を持ち内部に背景画像メモリ2面とキャラクタ画像メモリを2面内臓します。それら4面メモリに保存されたキャラクタや画像をパラレルRS422からのコマンドでリアルタイムに合成表示が可能です。キャラクターは最大2400文字を指定でき背景2画面と共にリアルタイムで任意の位置に入力画像に付加することが可能です。例えば特定製品のメニュー画面表示やタイムコードなど文字と特殊な図の合成表示などに最適です。

---

製品用途

　●分野：放送機器、医療機器、プレゼンテーション機器、各種画像機器
　●用途：画像保存時の名称合成
　　　　　入力画像にタイムコード挿入
　　　　　入力ビデオに対し特殊画像、文字、ロゴの合成
　　　　　カラオケ装置への文字挿入
　　　　　特定製品のメニュー画面表示

---

対応映像入力

　●HDSDI（1080i）59.94Hz 入力1系統(アクティブスルー出力1系統)

---

変換映像出力

　●HDSDI（1080i）59.94Hz 出力4系統

---

コントロール

　●制御インタフェース RS−422パラレル

---

機能

　●HDSDI信号入出力（入力1CH、アクティブスル1CH、出力分配4CH）
　●背景画像用フラッシュメモリ2面分内蔵
　　（2048x1024x2画面x8bit＝32Mbit1個）
　●32x32x8bitのキャラクタをMAX2048x2＝4096登録可能なフラッシュメモリを内蔵（32Mbit1個）
　●16x16x8bit表示で256x2＝512種類の文字を登録でき表示可能
　●各メモリに保存されたキャラクタや画像をパラレルRS422からのコマンドでリアルタイムに合成表示が
　　可能です。
　●表示、非表示画面は背景画面2面、キャラクター画像2面それぞれON／OFF切り替え可能
　●4面それぞれ表示色は8色で選択が可能です。
　●キャラクタ列の表示指定位置はH方向1dotV方向2ライン毎とする。
　●可変長最大20文字のキャラクタブロックを最大120パケット同時リアルタイム表示する事が可能です。
　　（最大16x16キャラクタ　20ブロックx60登録x2面x（BANK2）保存し2400キャラクタをリアルタイム
　　　切り替え表示可能）
　●表示文字の表示位置設定が可能
　●背景画面位置移動はできません
　●各フラッシュメモリへのデータ書き込みモード
　●重ね合わせのプライオリティ　　背景2＜背景1＜キャラクタ2＜キャラクタ1

---

一般仕様

　●電源　　　±5V
　●動作温度　5℃〜40℃
　●動作湿度　90％以下
　●外形寸法　180mm X175mm　　突起物は含まず

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
