VD-0006-1の特長

本ボードはTI社次世代DSP、TMS320C6701（6201）を採用し、内部動作クロック160MHz（200MHz）にて動作可能、最高1GFLOPS（1600MIPS）の高速演算を行えます。データの受け渡しにデュアルポートメモリを採用する事でメモリtoメモリを実現、DSPを意識する事無しにデータ書き込みにて容易に高速演算計算を実現させられます。　従来の製品を安価で処理スピードをアップさせたい場合や演算アクセラレータとして活用も可能です。ボード上には16MBのSDRAM及びEPROMを実装していますので単体でも動作可能です。
またHPIポート、McBSPポートを搭載していますので、本ボードを組み合わせる事で並列計算もできます。

---

機能

　●DSP　TMS320C6701／6201　
　　（最高200MHz動作CLK対応）
　●8MByte　SDRAMx2個（16MByte）
　●64KByteデュアルポートRAMx2個（128KByte）
　●EPROM（128KB）
　●HPIインターフェース　　 　　1ch
　●McBSP　　　　　　　　　　　2ch
　●割り込み　　　　　　　　 　　3ch
　●JTAGデバッカー用ポート　　　1ch

---

電源

　　DC＋5V

---

外形寸法

　　160×110mm

---

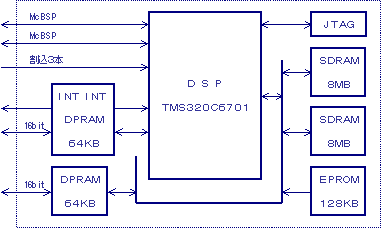

ブロック図

---

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
