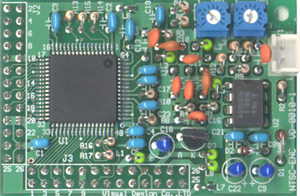

VD-0010-1の特長

本ボードは、NTSC方式の各デジタルフォーマットに対応しています。デジタルビデオ信号を同期信号と共に入力することにより、NTSCフォーマットのアナログコンポジット信号に変換します。　また、入力デジタルフォーマット、クロックレートは各種選択が可能です。

---

機能

　●対応映像信号方式 NTSC
　●入力デジタルレベル ITU−RBT.601(CCIR601）準拠
　●入出力タイミング ITU-RBT.656準拠
　●入力サンプリング比 　Y：Cb：Cr＝4：2：2
　　　　　　　　　　　 　R：G：B＝8:8:8
　●サポートする入力インタフェース ITU−RBT.656
　　YCbCr（8bit入力）
　　YCbCr（8bit（Y）＋8bit(CbCr）入力）
　　RGB(24bit入力)
　●ピクセル周波数 　　　　12.272727MHz（24.545454MHz） ：NTSC Square Pixel
　　（サンプリング周波数） 13.5MHz（27MHz） ：NTSC ITU-RBT601
　　　　　　　　　　　　　 14.318182MHz（28.636364MHz） ：NTSC 4Fsc
　●Ｉ²C−busホストインタフェース回路内蔵

---

用途

　監視システム・ビデオグラフィックスボード・ビデオプリンタ・スキャナ・ビデオゲーム機器・
　ビデオカメラ・ビデオCD・テレビ電話・テレビ会議システム・画像ファイリング・電子スチルカメラ・
　マルチメディア機器

---

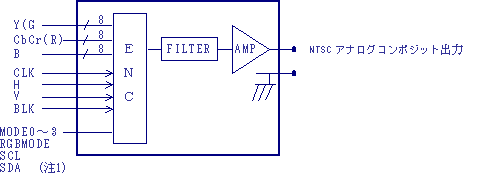

ブロック図

---

コネクタ表

J2 Pin Signal Pin Signal 1 Y0(G0) 2 Y1(G1) 3 Y2(G2) 4 Y3(G3) 5 Y4(G4) 6 Y5(G5) 7 Y6(G6) 8 Y7(G7) 9 GND 10 GND 11 C0(R0) 12 C1(R1) 13 C2(R2) 14 C3(R3) 15 C4(R4) 16 C5(R5) 17 C6(R6) 18 C7(R7) 19 GND 20 GND 21 HD入力 22 BLK入力 23 VD入力 24 GND 25 RESET入力 26 CLK入力  　※NCはオープン 　 ※コネクタ［2.54�oピッチ 13＊2列ヘッダピン］

J3 Pin Signal Pin Signal 1 B0 2 B1 3 B2 4 B3 5 B4 6 B5 7 B6 8 B7 9 GND 10 GND 11 GND 12 NC 13 MODE3 14 NC 15 MODE2 16 ＋3.3V 17 MODE1 18 NC 19 MODE0 20 GND 21 RGBMODE 22 ＋12V 23 GND 24 −12V 25 SCL 26 SDA

---

電源

　　DC＋12V、−12V、＋3.3V

---

外形寸法

　40 X60　mm　　（部品面最大高　約10mm）　突起物は含まず
　

---

---

※外形及び仕様、価格は予告なく変更する事もありますので予め御了承下さい。
※予告なく他の媒体への転写等を禁じます。
